+/-0.1mm Aluminiumdrukcilinder, CCL-het Verwarmen van PCB Koel Hete Persdrukcilinder
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | Koper het Beklede Lamineren (CCL) de Verwarmende/Koel Hete Persdrukcilinders, van de Gedrukte Krings | Ruw staal: | S355JR; Q355B |
|---|---|---|---|
| Heet drukcilindertype: | ingelast en gelast; schroefstop | Langs het verwarmen: | Thermische olie; Stoom |
| Grootte: | 1350*2300*55mm; 1500*1500*45mm | Oppervlakte het Eindigen en ruwheid: | CNC het malen en Ra 0.8/1.6 |
| En oppervlakte Hard Chrome die plateren oppoetsen: | 0.01mm0.03mm; Polishinig in Ra 0,4 | Diep gatendia. en tolerantie: | 28mm; één zijboring of middenverbindingentolerantie binnen 2mm |
| Diep gatenboring: | CNC diep gatenboring | Afmetings het eindigen en tolerantie: | CNC het machinaal bewerken en tolerantie +/-0.2mm |
| Vlakheid: | 0.05mm | Parallizm: | 0.05mm |
| Het hydraulische testen: | 10 Mpa Holdingstijd 20 munites | Stoom het Testen: | 180 c-graad tolerantie binnen 3 c-graden |
| De toepasselijke industrie: | Multi-daglichtkoper het Beklede Lamineren (CCL), Hydraulische Hete Pers de Gedrukte van de Kringsraa | ||
| Hoog licht: | 0.1mm CCL Aluminiumdrukcilinder,CCL-Aluminiumdrukcilinder,Hete de persdrukcilinder van PCB |
||
Productienaam: Koper het Beklede Lamineren (CCL) de Verwarmende/Koel Hete Persdrukcilinders, van de Gedrukte Kringsraad (PCB)
Specificatie
|
Materiaal
|
S355JR |
|
Productgrootte
|
4 ' door 8 ' |
|
Inhammen en afzet
|
1 inham en 1 afzet |
|
Diktetolerantie
|
+/-0.1mm
|
|
Diep gatendiameter
|
28mm
|
|
Langs het verwarmen
|
stoom; thermische olie
|
|
Diep gat het boren van beide einden
|
tolerantie in midden +/-1mm
|
|
Het verwarmen temperatuur
|
180 c-graden
|
|
Temperatuuruniformiteit
|
+/-2 c-grees |
|
Werkdruk
|
25 kg/cm2
|
Hoofdlijnen:
Wij kunnen hete drukcilinder volgens uw grootte, met inbegrip van de gaten (2in en 2 uit, 4 binnen en 4 uit, 6in en 6 uit… enz.) ontwerpen
1. Hittedrager: Thermische olie; Stoom; koud water
2. Staalmateriaal: S355JR
3. Parallellisme van oppervlaktetolerantie: 0.01mm gehele oppervlakte
4. Ra 0,8 van de zachtheidsnauwkeurigheid minder dan
5. Diktetolerantie: + 0.2mm
Verzend ons uw onderzoek als u de gelijkaardige vraag hebt: blutechmachining@163.com-contactpersoon: Bruce Song
Stoom het verwarmen de drukcilinders zijn toepasselijk voor alle soorten hydraulische hete persen en onder pls vinden vriendelijk hun populaire ontwerpen:
Type A;
Type B:
Type C;
Type D;
Type E;
Meer beelden:
Koeldrukcilinders voor Gedrukte Kringsraad

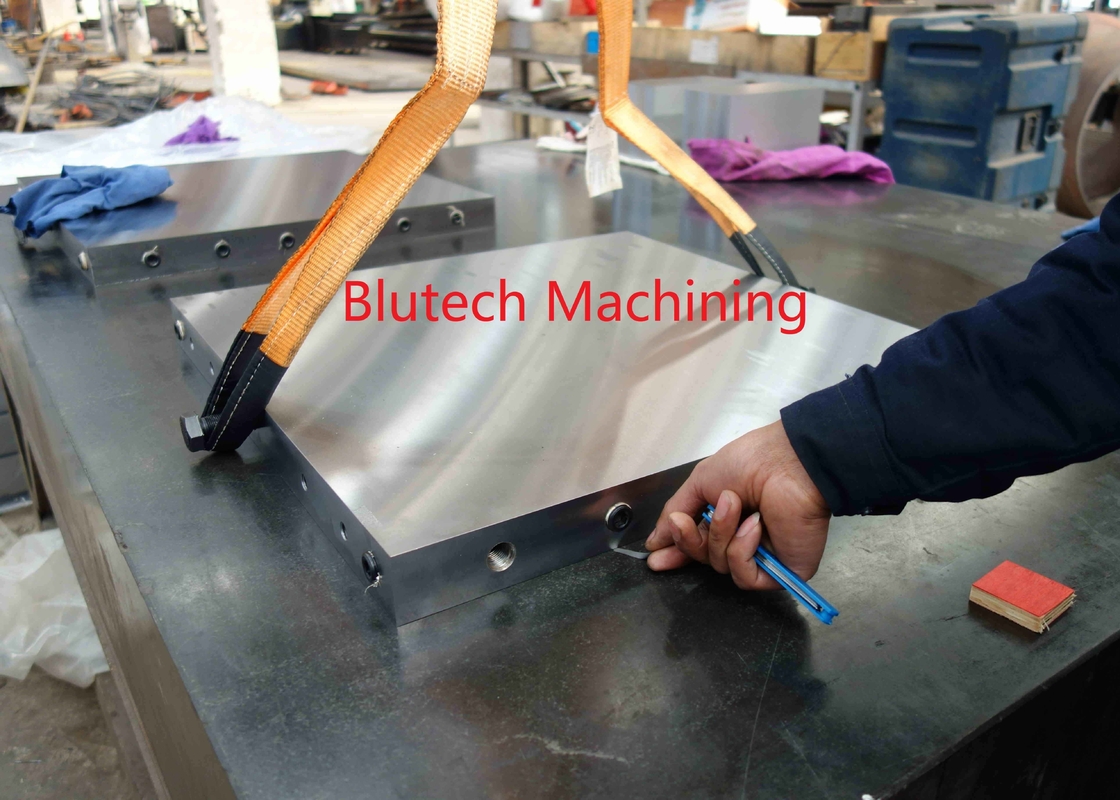

3-D inspectie

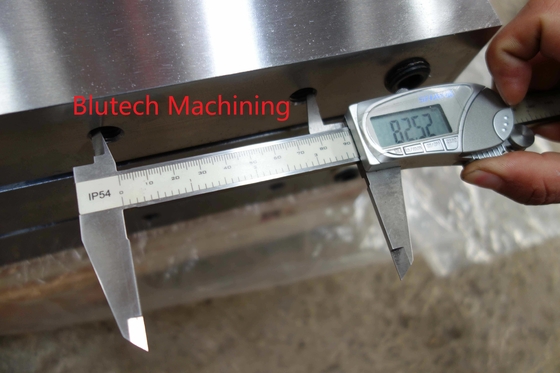

De inspectie van de diktetolerantie

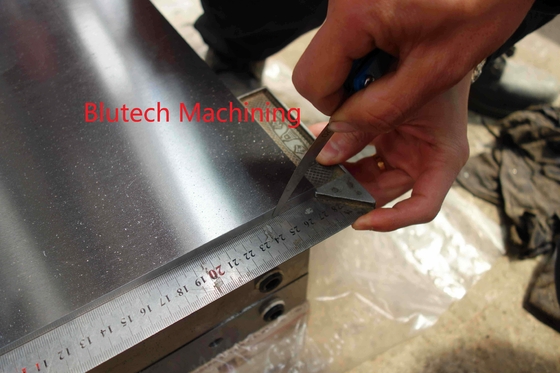

Sqaurenessinspectie
Gat aan Gat inspectie

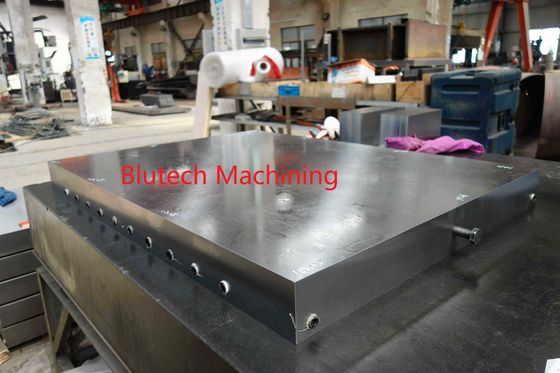

Vlakheidsinspectie
